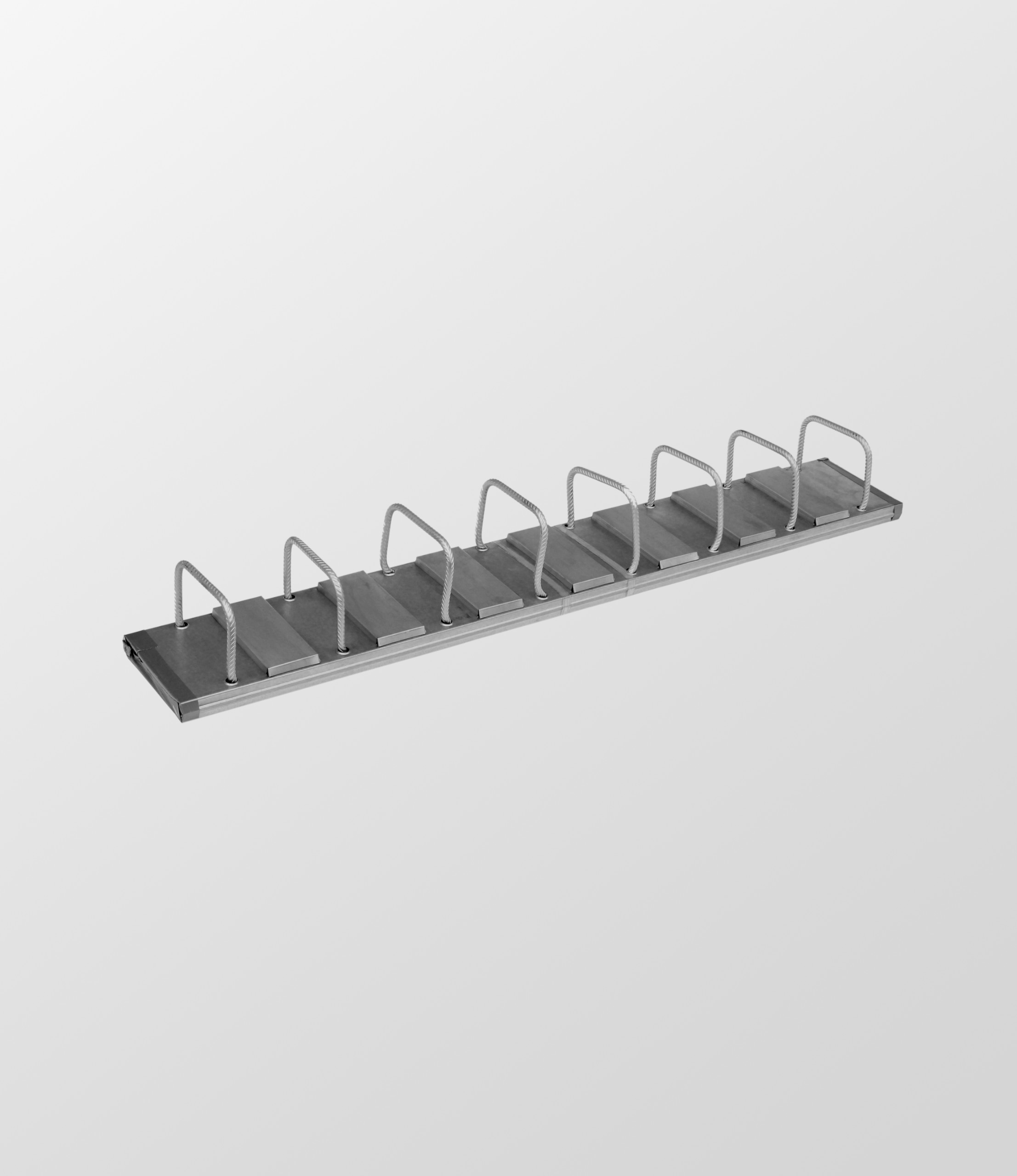

Rübox Type QS*
Raccord de cintrage arrière à deux rangées composé d’un caisson de rangement galvanisé à denture transversale.
Pour la transmission de forces transversales dans le sens de la longueur de l’élément, p. ex. raccordement de mur à mur.
Armature de flexion inverse en acier à béton nervuré de 8, 10, 12, 14 ou 16 mm.
Classification de l’état de la surface du joint en « denté » conformément aux exigences pour les boîtes de rangement selon EC2.
Distances entre les armatures de 10, 15 ou 20 cm. Couvercle de fermeture en tôle d’acier galvanisée,
alternativement possible avec un couvercle en plastique. Éléments standard en longueur nominale de 80 ou 125 cm.
Longueurs spéciales possibles.
Homologation de type par le LGA Würzburg, statique de type par le bureau d’études Hegger+Partner.
Contrôle externe du traitement de l’acier d’armature par le MPA Bau de l’Université technique de Munich.
La désignation des formes de cintrage possibles en combinaison avec RÜBOX type QS sont indiquées sous « Formes de cintrage Rübox ».
* Seuls les raccords à deux rangées sont possibles dans le modèle QS.
Longueur standard : 1,25 m
N° d’article | Désignation | Caisse en mm |
Acier ø en mm |
Division en cm |
dimension b en cm |
dimension h en cm |
dimension lü in cm |
qsrb4115810 | Rübox QS, RB4 115-8-10 | 115 | 8 | 10 | 9 | 17 | 32 |
qsrb4115815 | Rübox QS, RB4 115-8-15 | 115 | 8 | 15 | 9 | 17 | 32 |
qsrb4115820 | Rübox QS, RB4 115-8-20 | 115 | 8 | 20 | 9 | 17 | 32 |
qsrb41151010 | Rübox QS, RB4 115-10-10 | 115 | 10 | 10 | 9 | 17 | 39 |
qsrb41151015 | Rübox QS, RB4 115-10-15 | 115 | 10 | 15 | 9 | 17 | 39 |
qsrb41151020 | Rübox QS, RB4 115-10-20 | 115 | 10 | 20 | 9 | 17 | 39 |
qsrb41151215 | Rübox QS, RB4 115-12-15 | 115 | 12 | 15 | 9 | 17 | 46 |
qsrb41151220 | Rübox QS, RB4 115-12-20 | 115 | 12 | 20 | 9 | 17 | 46 |
qsrb4145810 | Rübox QS, RB4 145-8-10 | 145 | 8 | 10 | 12 | 17 | 32 |
qsrb4145815 | Rübox QS, RB4 145-8-15 | 145 | 8 | 15 | 12 | 17 | 32 |
qsrb4145820 | Rübox QS, RB4 145-8-20 | 145 | 8 | 20 | 12 | 17 | 32 |
qsrb41451010 | Rübox QS, RB4 145-10-10 | 145 | 10 | 10 | 12 | 17 | 39 |
qsrb41451015 | Rübox QS, RB4 145-10-15 | 145 | 10 | 15 | 12 | 17 | 39 |
qsrb41451020 | Rübox QS, RB4 145-10-20 | 145 | 10 | 20 | 12 | 17 | 39 |
qsrb41451210 | Rübox QS, RB4 145-12-10 | 145 | 12 | 10 | 12 | 17 | 46 |
qsrb41451215 | Rübox QS, RB4 145-12-15 | 145 | 12 | 15 | 12 | 17 | 46 |
qsrb41451220 | Rübox QS, RB4 145-12-20 | 145 | 12 | 20 | 12 | 17 | 46 |
qsrb4165810 | Rübox QS, RB4 165-8-10 | 165 | 8 | 10 | 14 | 17 | 32 |
qsrb4165815 | Rübox QS, RB4 165-8-15 | 165 | 8 | 15 | 14 | 17 | 32 |
qsrb4165820 | Rübox QS, RB4 165-8-20 | 165 | 8 | 20 | 14 | 17 | 32 |
qsrb41651010 | Rübox QS, RB4 165-10-10 | 165 | 10 | 10 | 14 | 17 | 39 |
qsrb41651015 | Rübox QS, RB4 165-10-15 | 165 | 10 | 15 | 14 | 17 | 39 |
qsrb41651020 | Rübox QS, RB4 165-10-20 | 165 | 10 | 20 | 14 | 17 | 39 |
qsrb41651210 | Rübox QS, RB4 165-12-10 | 165 | 12 | 10 | 14 | 17 | 46 |
qsrb41651215 | Rübox QS, RB4 165-12-15 | 165 | 12 | 15 | 14 | 17 | 46 |
qsrb41651220 | Rübox QS, RB4 165-12-20 | 165 | 12 | 20 | 14 | 17 | 46 |
qsrb4185810 | Rübox QS, RB4 185-8-10 | 185 | 8 | 10 | 16 | 17 | 32 |
qsrb4185815 | Rübox QS, RB4 185-8-15 | 185 | 8 | 15 | 16 | 17 | 32 |
qsrb4185820 | Rübox QS, RB4 185-8-20 | 185 | 8 | 20 | 16 | 17 | 32 |
qsrb41851010 | Rübox QS, RB4 185-10-10 | 185 | 10 | 10 | 16 | 17 | 39 |
qsrb41851015 | Rübox QS, RB4 185-10-15 | 185 | 10 | 15 | 16 | 17 | 39 |
qsrb41851020 | Rübox QS, RB4 185-10-20 | 185 | 10 | 20 | 16 | 17 | 39 |
qsrb41851210 | Rübox QS, RB4 185-12-10 | 185 | 12 | 10 | 16 | 17 | 46 |
qsrb41851215 | Rübox QS, RB4 185-12-15 | 185 | 12 | 15 | 16 | 17 | 46 |
qsrb41851220 | Rübox QS, RB4 185-12-20 | 185 | 12 | 20 | 16 | 17 | 46 |
qsrb4225810 | Rübox QS, RB4 225-8-10 | 225 | 8 | 10 | 19 | 17 | 32 |
qsrb4225815 | Rübox QS, RB4 225-8-15 | 225 | 8 | 15 | 19 | 17 | 32 |
qsrb4225820 | Rübox QS, RB4 225-8-20 | 225 | 8 | 20 | 19 | 17 | 32 |
qsrb42251010 | Rübox QS, RB4 225-10-10 | 225 | 10 | 10 | 19 | 17 | 39 |
qsrb42251015 | Rübox QS, RB4 225-10-15 | 225 | 10 | 15 | 19 | 17 | 39 |
qsrb42251020 | Rübox QS, RB4 225-10-20 | 225 | 10 | 20 | 19 | 17 | 39 |
qsrb42251210 | Rübox QS, RB4 225-12-10 | 225 | 12 | 10 | 19 | 17 | 46 |
qsrb42251215 | Rübox QS, RB4 225-12-15 | 225 | 12 | 15 | 19 | 17 | 46 |
qsrb42251220 | Rübox QS, RB4 225-12-20 | 225 | 12 | 20 | 19 | 17 | 46 |
